Identifikasi & Proses Uninstalasi-Instalasi PC

Langkah-langkah Pembongkaran :

1. Buka cassing.

2. Lepas semua kabel yang terhubung dari Mother Board (Kabel data,power,swib,floppy,tombol reset,kipas,CD ROM,harddisk,LED,dsb).

3. Lepas Power supply,Harddisk,Floppy,CD ROM.

4. Lepas LAN card,RAM,Fan atau Processor.

5. Lepas mother board.

Langkah-langkah Perakitan :

1. Pertama pasangkan power supply pada bagian sebelah kiri atas dan pasangkan erat dengan baut/skrup.kemudian Pasang connector ATX 20/24 pin ke motherboard dan Pasang connector ATX 4 pin 12 v ke motherboard.

Merk : Simcool

Model : SZ-430WP4

Output max : 430 W

2. Masukkan RAM dengan   posisi dan arah yang betul setelah itu tekan RAM maka klip akan tertutup dengan sendirinya.

Merk : Voata

3. Pasangkan processor pada Motherboard dengan meletakkan sesuai dengan lekukan pada prosessor, seletah itu tutup processor dan  kunci dengan tuas. selajutnya pemasangan heatsink, pada saat memasang pastikan heatsink tidak terbalik berikan pasta termal pada bagian atas processoor, setelah itu sejajarkan kaki-kaki heatsink pada lubang untuk memasangnya. Cara memasang heatsink dengan cara menekan 4 penguncinya. Selanjutnya  pasang memory pada slot di samping kanan heatsink,kaitkan kait pada ujung slot memory pastikan pemasangan pas ,tekan hingga bunyi "KLIK". Next pasangkan kabel heatsink pada motherboard.

Merk : Intel

Merk : Intel

Model : 34223-001

4. Pasangkan Motherboard pada kerangka CPU, setelah itu pasang NIC pada Motherboard kaitkan dengan kerangka CPU menggunakan mur/baut.

Merk : Acer
Model : RC415T-AM

5. Memasang card adapter (LAN card)

Merk : GTS

Model : FC-205LS

6. Pasangkan Hardisk pada kerangka CPU bagian tengah, pemasangan pas kan lubang pada kerangka CPU lalu pasangkan erat menggunakan mur/baut.Setelah harddisk terpasang lalu pasang kabel ATA harddisk pada motherboard dan pada harddisk itu sendiri.

Merk : Seagate

Kapasitas : 250 GB

Merk : Linktek

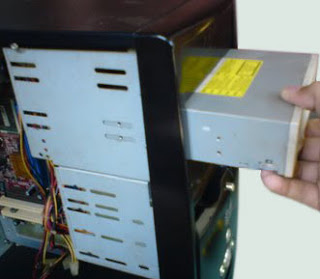

7. Setelah itu pasanglah CD ROM pada rak yang terdapat pada casing, dengan cara memasukkannya dari depan.. Kemudian bautlah CD ROM yang telah terpasang tadi dangan raknya agar tidak goncang. Kemudian pasangkan kabel power dan kabel data atau kabel ATA CD ROM pada motherboard.

Merk : Sony
Model : DW-Q120A

8. Memasang konektor kabel IDE pada drive (harddisk dan CD-ROM) dan pada motherboard.

Merk : Lion feng

9. Memasang konektor kabel power supply pada drive (harddisk dan CD-ROM) dan motherboard.

10. Kemudian tancapkan konektor power / restart / hdd lad / power lad dan pada konektor lainnya yang terdapat di motherboard

Saat menentukan warna pada kabel positif atau negatif tinggal melihat warnanya saja. Untuk kabel negatif biasanya berwarna hitam atau putih. Akan tetapi jika ada kabel hitam dan putih dalam satu pasangan maka warna putihlah yang negatif. Jika ada kabel dan tidak ada warna hitam dan putih, maka umumnya ada warna merah sebagai kabel positif.

11. Setelah semua komponen telah terpasang kemudian pasang penutup casing dengan benar.

Merk : Enlight

12. Setelah selesai kemudian perakitan tersebut harus kita tes apakah berhasil atau tidak. Pasang kabel port VGA ke monitor kemudian power monitor dan CPU ke saklar listrik, selanjutnya hidupkan bila komputer dapat BOOTING maka perakitan berhasil. Bila tidak dapat BOOTING berarti perakitan belum sempurna, maka harus disempurnakan terlebih dahulu bila nanti ingin menginstal Sistem Operasi nya dengan cara cek kembali semua komponen yang telah terpasang apakah sudah benar atau tidak.

Referensi

1. http://nhgkfbm.blogspot.com/

2. http://tkjdhika.blogspot.com/2012/08/langkah-langkah-membongkar-dan-merakit.html

3. http://pengetahuan-tkjku.blogspot.com/2017/03/cara-mudah-memasang-kabel-front-panel.html

Identifikasi Perangkat Komputer (lanjutan)

1. Hardisk

Merk : Hitachi Dekstar

Model : HDS721680PLAT80

Jenis : PATA

Kapasitas : 80 GB

Rpm : 7200 RPM

Hardisk merupakan tempat penyimpanan data dalam sebuah komputer. Data yang tersimpan bersifat tetap tidak akan hilang atau berubah meskipun komputer dimatikan,kecuali data tersebut diubah atau dihapus oleh pemakai komputer. Fungsi Hardisk adalah untuk menyimpan data secara permanen ke dalam sector – sector yang terdapat pada disk yang telah tersedia di dalam nya untuk di read atau write, lain hal nya dengan ram yang fungsinya hanya untuk menyipan data secara sementara.

2. Kabel Data PATA (Kabel Data IDE)

PATA (Paralel Advanced Technology Attachment) menggunakan 16 bit paralel digunakan untuk mengontrol peralatan komputer, dan telah di pakai selama 18 tahun lebih sebagai standar. Standar PATA, seperti 200GB Western Digital Model, mempunyai dua inch kabel ribbon dengan 40 pin koneksi data dan membutuhkan 5V untuk setiap pin dari 4 pin connection.

3. Kabel Data SATA



SATA (Serial Advanced Technology Attachment) dengan 15 pin kabel power dengan 250 mV, tampaknya memerlukan daya lebih banyak di bandingkan dengan 4 pin ATA, tapi dalam kenyataanya sama saja. Dan kemampuan SATA yang paling bagus adalah tercapainya maximum bandwith yang mungkin yaitu sebesar 150 MB/sec. SATA di buat dengan kemampuan hot-swap sehinga dapat mematikan dan menyalakan tanpa melakukan shut down pada sistem komputer.

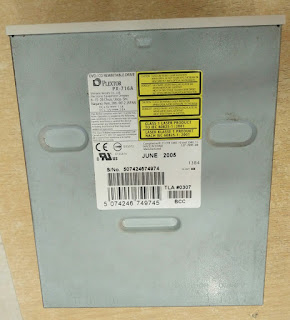

4. Optical Disk Drive

Merk : Plextor

Model : PX-716A

Jenis : PATA

DVD/CD rewritable drive

Optical disk atau yang sering disebut CD atau DVD merupakan media penyimpanan berbentuk cakram berdiameter 120 mm dengan lubang berdiameter 15 mm di tengahnya. Secara fisik, CD dan DVD sangatlah mirip. Namun kapasitas penyimpanan data keduanyaterpaut jauh. CD hanya mampu menyimpan data hingga 700 MB, sedangkan DVD mampu menyimpan data hingga 4,7 GB, bahkan 17 GB.

5. Floppy Disk Drive



Model No : JU-256A198PC

Floppy disk drive alat ini memiliki fungsi untuk membaca data yang disimpan dalam sebuah disket. Disket merupakan media penyimpanan data yang terbuat dari cakram magnetik lentur (floopy). Kapasitasnya yang kecil, yakni 1,44 MB, membuat disket tidak banyak lagi digunakan pada masa kini, kecuali untuk beberapa keperluan khusus.

6. RAM



Merk : Hynix

Model : 623A

RAM (Random Access Memory) berfungsi sebagai penyimpan data atau perintah yang bersifat temporer/sementara yang akan digunakan kembali apabila dibutuhkan ,dan akan hilang apabila komputer dimatikan.

 Fungsi utama memori utama atau RAM yaitu:

l Menyimpan data yang berasal dari piranti masuk sampai data dikirim ke ALU untuk    diproses.

l Menyimpan data dari pemrosesan ALU sebelum dikirim ke piranti keluaran.

l Menampung  program  atau  instruksi  yang  berasal  dari  piranti masuk  atau  dari   piranti pengingat sekunder.

7. VGA Card



Merk : Foxconn

Model : D33009

VGA ( Video Graph Array) card adalah komponen komputer yang berfungsi menghubungkanmainboard dengan monitor. Alat ini berfungsi memproses tampilan pada layar monitor.Besar kecilnya resolusi dan ketajaman warna yang ditampilkan monitor, selain ditentukanoleh monitor juga sangat ditentukan oleh kartu VGA. Kartu VGA dilengkapi denganmemori yangbesarnya bervariasi mulai dari 512MB hingga lebih dari 1GB.

8. Processor

Merk : Intel

Model : Pentium 4

Prosesor adalah komponen komputer yang merupakan sebagai otak yang menjalankan proses dan pengendali kerja komputer dengan bekerjasama perangkat komputer lainnya, satuan kecepatan dalam Prosesor adalah Mhz (Mega Heartz) atau Ghz (Giga Heartz)dengan semakin besar kecepatan suatu Prosesor maka akan semakin cepat kinerja komputer saat melakukan proses. Pada umumnya fungsi sebuah prosesor adalah untuk memproses data yang diterima dari masukkan atau input, kemudian akan menghasilkan pengeluaran atau output.

9. Kipas Processor

Merk : Intel

DC 12V 0,28A

Fungsi utama dari sebuah kipas komputer adalah mengeluarkan panas dan menggantinya dengan udara segar ke dalam sistem. Kipas pendingin ini telah dirancang agar sesuai ditempatkan pada motherboard atau hard disk drive. Ada sekitar 3 atau 4 baling-baling kipas pada CPU. Ada juga komputer yang telah dirancang khusus sudah mempunyai kipas extra yang ditempelkan pada casing komputer yang terbuat dari alumunium, namun demikian kipas tersebut tidaklah cukup untuk meredam panas yang dihasilkan oleh CPU sehingga tetap harus dipasang kipas pendingin CPU.

10. Sound Card



Merk : Creative

Jenis : PCI

Kartu suara atau sound card adalah komponen komputer yang berfungsi mengolah suara.Alat ini dapat digunakan sebagai alat input, alat proses atau alat output. Kualitas suara yang dihasilkan oleh komputer ditentukan oleh mutu kartu suara yang terdapat didalamnya.

11. LAN Card



Merk : GTS

Model : FC-205LS

LAN Card adalah, sering disebut juga dengan NIC (Network Interface Card), Ethernet Card, Kartu Jaringan yaitu suatu perangkat yang digunakan untuk menghubungkan antar komputer dalam sebuah jaringan komputer khususnya jaringan LAN. Definisi LAN (Local Area Network) adalah sebuah jaringan komputer yang hanya mencakup wilayah yang tidak luas misalnya jaringan komputer di dalam suatu gedung, satu ruangan/rumah. Jaringan komputer jenis LAN sering sekali di gunakan di kantor, bandara, hotel, warnet, dan sebagainya.

12. Wireless LAN Card

Merk : Wireless G

Model : WMP54G

Jenis : PCI

WLAN (Wireless Local Area Network) card merupakan sebuah kartu yang berfungsi sebagai jembatan dari suatu komputer ke sebuah jaringan komputer. Fungsi wlan card sama halnya dengan lan card, bedanya hanya pada media penghubungnya. Jika lan card menghubungkan komputer ke jaringan menggunakan kabel (wired),wlan card dapat menghubungkan komputer ke jaringan menggunakan teknologi tanpa kabel(wireless).

13. Modem

Merk : SpeedCom

Model : HPI56M3

Modem Berfungsi menghubungkan satu komputer ke komputer lain atau ke Internet melalui jalur telepon. Modem yang merupakan singkatan dari modulator demodulator mampu mengubah sinyal digital menjadi sinyal analog dan sebaliknya.

14. Power Supply



Merk : Simcool

Model : SZ-450WP4

Max Output : 450 W

Perangkat ini berfungsi untuk menyuplai daya ke perangkat-perangkat yang ada didalam casing komputer. Daya yang diambil dari luar dalam bentuk alternating current (AC) akan dikonversi terlebih dahulu menjadi bentuk direct current (DC) lalu kemudian disalurkan ke tiap komponen-komponen yang ada didalam casing komputer sesuai dengan jumlah tegangan yang dibutuhkan sehingga mampu bekerja normal.

Warna Kabel pada Power Supply

a.  Warna Merah (+5v) dan Warna Kuning (+12 v) berfungsi sebagai catu daya Harddisk dan CD-ROM.

b.  Warna Orange(+3.3v) berfungsi sebagai catu daya di Processor.

c.  Warna Putih (-5v) dan warna Ungu (+5v) berfungsi sebagai Stabilizer.

d.  Warna Biru (-12v) berfungsi sebagai Power Off.

e.  Warna Hijau(PS on/12v) berfungsi sebagai  Power On.

f.  Warna Abu-abu (+5v) berfungsi sebagai stabilizer di chipset.

g.  Warna Hitam (Ground) = netral

NOTE:

l Kabel Warna hitam (Ground ) = untuk mencegah/membuang arus lebih

l Tegangan Min (-) = tegangan yang ada tapi tidak bekerja

l Stabilizer berfungsi untuk pembagi tegangan atau penstabil tegangan (tidak boleh lebih dari 5 volt)

l Negative berfungsi untuk membalikan arus yang sudah masuk (seperti restart)

l Perbedaan ground dengan negative yaitu, ground hanya untuk membuang tegangan/arus lebih sedangkan negative bisa untuk standby asalkan ada arus listrik 0,5 volt.

Jenis-jenis Konektor pada Power Supply

a. Konektor ATX 24/20 pin (Kabel Daya Motherboard)

Konektor jenis ini memiliki dua macam bentuk, ada yang berjumlah 20 pin dan ada juga 24 pin. Pada dasarnya keduanya memiliki fungsi yang sama yaitu sebagai sumber daya utama padamotherboard. Namun pada konektor 24 pin dilengkapi dengan tambahan 4 pin ATX 12V 2.0 guna menyediakan daya tambahan yang dibutuhkan oleh slot PCI Express.

Umumnya konektor jenis 20 pin digunakan pada motherboard versi lama, bila anda menggunakan motherboard versi ini, anda tetap dapat menggunakan konektor 24 pin, dengan membiarkan 4 pin tambahan tersebut tetap menggantung di ujung port motherboard seperti pada gambar.

b. Konektor ATX 4/8 pin (Kabel Daya CPU)

Konektor jenis berfungsi untuk memberikan daya pada processor (CPU). Pada jenis motherboard yang memiliki overclocking yang rendah hanya dilengkapi dengan konektor 4 pin, berbeda dengan jenis motheboard yang memiliki overclocking CPU yang tinggi.

Motherboard jenis ini membutuhkan tambahan konektor 4 pin sebagai daya tambahan untuk dapat bekerja secara normal. Pada beberapa jenis power supply menyediakan dua macam kabel, satu kabel dengan 4 pin dan satunya lagi kabel dengan 8 pin.

c. Molex Connector (Konektor Peripheral 4 pin)

Konektor molex berfungsi untuk memberikan daya pada perangkat yang ada didalam casing komputer seperti harddisk, CD/DVD ROM, kipas casing dan bahkan untuk beberapa jenis graphic card membutuhkan konektor jenis ini.

Namun saat ini konektor molex telah banyak digantikan fungsinya oleh kabel PCI-E dan kabel SATA. Dikarenakan konektor molex memiliki keterbatasan daya yang hanya mampu menghantarkan 5V (merah) atau 12V (kuning). Disamping itu konektor jenis ini juga masalah ketika akan dilepas, karena konektor ini dipasang dengan sistem gesekan, bukan dengan sistem kait sehingga akan terasa sulit ketika akan dilepas.

d. Mini Molex Connector (Konektor Floppy Disk)

Konektor Mini Molex ini berfungsi untuk memberikan daya pada Floppy Disk. Meskipun sudah tidak digunakan, namun masih terdapat beberapa power supply yang menyediakan konektor jenis ini.

e. SATA Connector

Konektor SATA memiliki fungsi yang sama dengan konektor Molex, yaitu memberikan daya kepada peripheral komputer. Konektor SATA telah menggantikan peran dari konektor Molex, semua perangkat modern seperti CD/DVD ROM, Harddisk, dan SSD kini telah menggunakan konektor SATA untuk menyuplai daya.

f. PCI-E Connector 6 Pin & 6+2 Pin

Konektor PCI-E merupakan konektor yang berfungsi untuk memberikan daya tambahan kepada perangkat seperti graphic card. Konektor PCI-E mampu menghantarkan daya sebesar 75 W kepada perangkat grapihic card. Pada konektor PCI-E yang memiliki tambahan 2 pin (total 8 pin) mampu menghantarkan daya hingga 150 W. Konektor jenis ini dibutuhkan pada VGA card kualitas tinggi yang mana membutuhkan daya yang lebih besar.

15. IO Shield

l Pelindung untuk menjaga radiasi elektromagnetik di dalam case

l Penutup Debu / Sirkulasi Udara, kipas pada catu daya harus mengalirkan udara ke seluruh casing.
